Vorgesetzte Installation von Fenstern

Die bisher aus dem Bereich des Passivhausbaus bekannte vorgesetzte Installation von Fenstern wird zur Lösung für die Zukunft.

Dieses Bausystem entspricht bereits heute den anspruchsvollen Anforderungen der Richtlinie 2010/31 / EU des Europäischen Parlaments und des Rates über die Energieeffizienz von Gebäuden. Alle Komponenten des Systems werden ausgewählt und hergestellt, um die Anforderungen und Maßnahmen zu erfüllen, die darauf zielen, die Treibhausgasemissionen bis 2020 um 20% zu senken, den Anteil von Energie aus erneuerbaren Quellen auf 20% zu erhöhen und die Energieeffizienz von Gebäuden um 20% zu erhöhen. Bei der Fensterinstallation bedeutet dies in der Praxis, dass das Fenster in der Wärmedämmungsebene platziert werden muss, um die Energieverluste so gering wie möglich zu halten. Diese Montage war bisher nicht sehr verbreitet, hauptsächlich aufgrund des Fehlens einer hochwertigen und einfachen Systemlösung. Montagesystem der vorgesetzten Montage von der Gesellschaft illbruck schiebt diese Tatsache jedoch in die Vergangenheit.

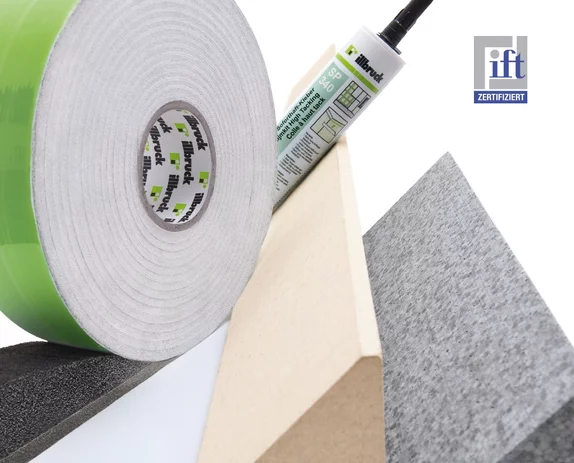

Predsadená montáž plastových okien

Das erste komplex getestete System

Die gesamte Systemlösung für die vorgesetzte Montage erfüllt die höchsten Anforderungen sowohl der Gesetzgebung als auch von Investoren und Montageunternehmen. Das System ermöglicht problemlose Abdichtung und Verankerung des vorgesetzten Fensters im Bereich der Wärmedämmung des Wärmedämmsystems. Alles was man braucht sind fünf Hauptkomponenten, die fast jeder installieren kann. Das illbruck Fenstersystem ist auch die einzige Lösung, die nur umweltfreundliche Klebstoffe verwendet. Die Testergebnisse der einzelnen Baukomponenten zeigen Ergebnisse, die bislang mit keinem ähnlichen System erzielt wurden. Diese Tatsache wird durch die in der folgenden Tabelle angegebenen Werte belegt.

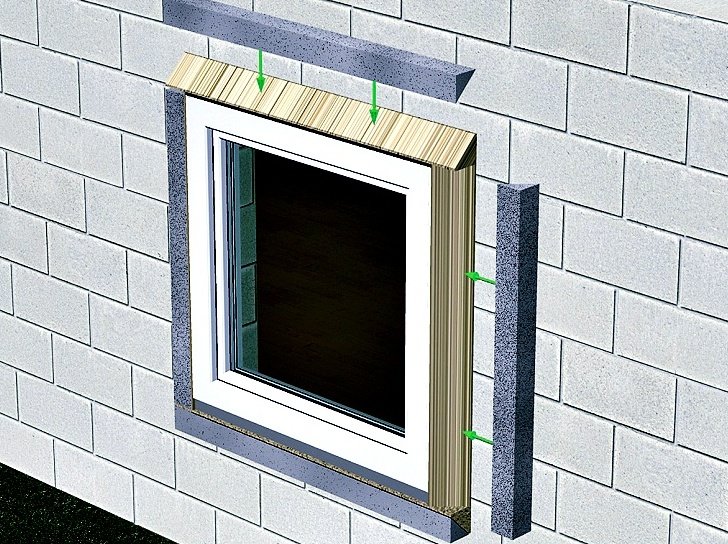

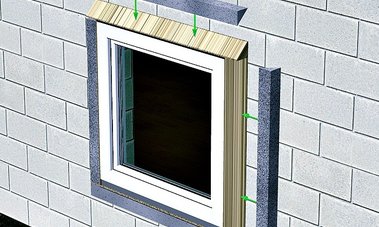

Funktionsweise

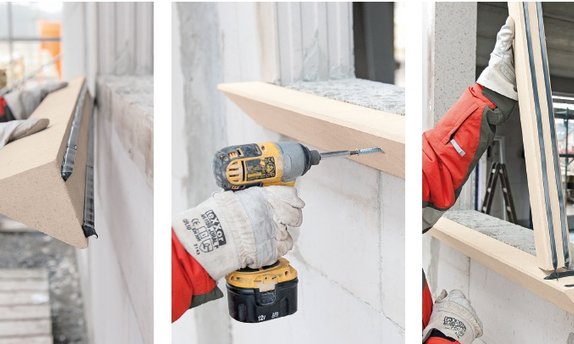

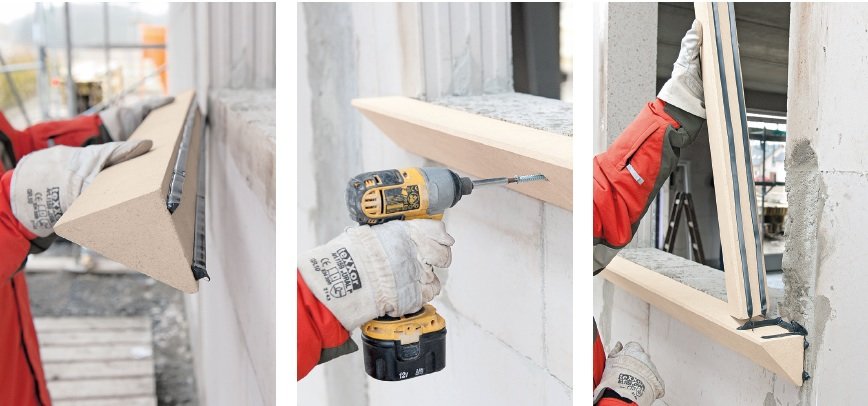

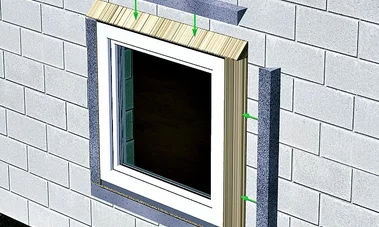

Bisher verwendete Methoden der Montage von vorgesetzten Fenstern auf der Basis von Stahlkonsolen, Winkeln und Bändern bringen in vielen Fällen Probleme bei der Verankerung dieser Elemente auf verschiedenen Arten von Grundmaterialien. Das illbruck Fenstersystem für vorgesetzte Fenster funktioniert etwas anders. Wenn es nicht möglich ist, Schrauben in geeigneter Weise zu verwenden, bietet es eine Alternative, das Kleben. Beim illbruck-System wird die Hauptlast vom Stützprofil PR007 getragen. Das Profil ist leicht, leicht zu schneiden und gleichzeitig ausreichend steif und stark, um das Gewicht des Fensters zu übertragen. Ein großer Vorteil der Montage des PR007-Profils ist die kombinierte Befestigungsmethode. Es handelt sich um eine Kombination aus Kleben mit Hilfe von extrem leistungsstarkem Kleber illbruck SP340 und Sicherheitsverankerung. Auf diese Weise werden maximale Tragfähigkeit der Verbindung (min. 200 kg pro Laufmeter) und Dichtheit des PR007-Profils gegenüber dem Bauwerk erreicht.

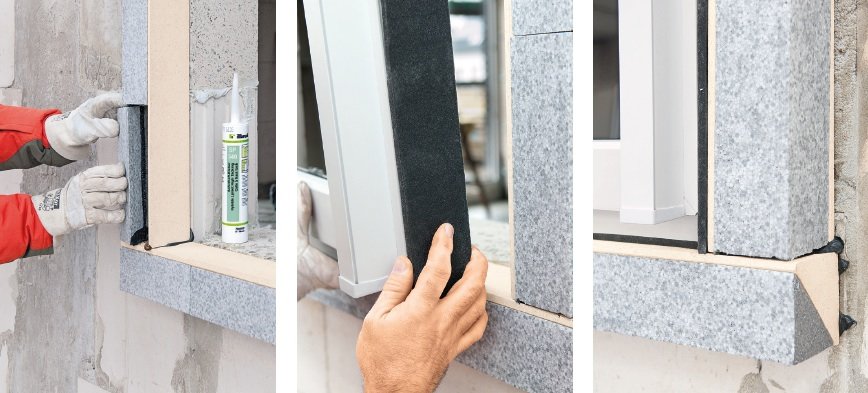

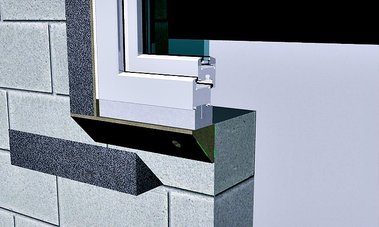

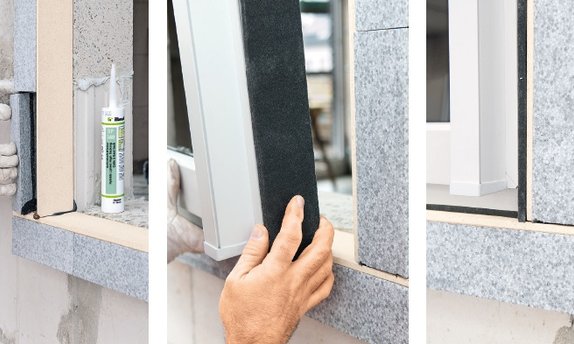

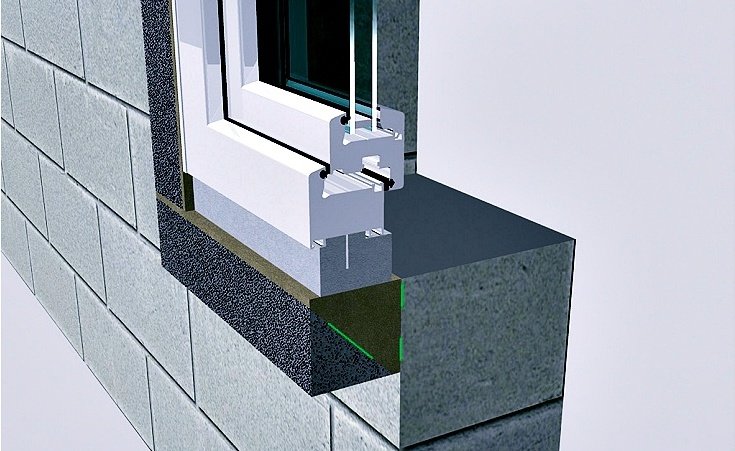

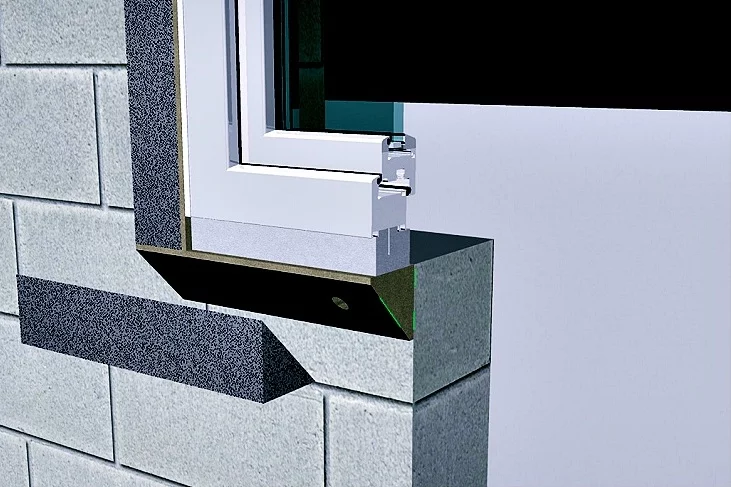

Das Fenster wird dann mit den dafür vorgesehenen Schrauben an dem durch die Profile PR007 gebildeten Rahmen befestigt. Die kombinierte Methode zum Fixieren des PR007-Tragprofils ist schnell, sicher und einfach. Zusammen mit einem anderen Systemwärmeprofil PR008 bringt es sehr gute Wärmedämmeigenschaften des Details. Das illbruck-System eignet sich für den Bau von Passivhäusern sowie von Häusern mit einer jährlichen energetischen Bilanz von nahezu Null und kann in kompositen Wärmedämmverbundsystemen (ETICS) eingesetzt werden. Die Verbindung des Fensters mit dem Haus, d.h. die Abdichtung der Verbindungsfuge zwischen dem Fenster und dem PR007-Rahmen, erfolgt mittels druckimprägniertem Dichtungsband illmod Trio + (TP652) und illmod Trio FBA (TP651). Das Befestigen und Abdichtung erfolgt in nur einem Arbeitsschritt.

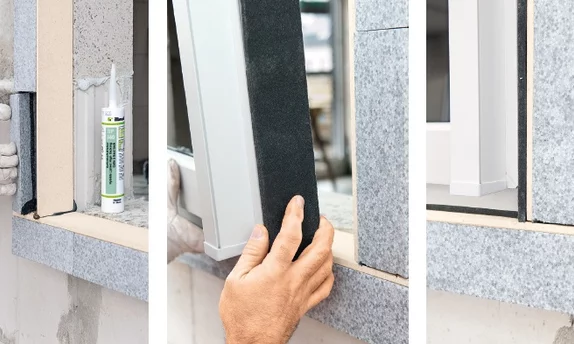

Vorgesetzte Installation von Kunststofffenstern - Realisierung:

Technische Spezifikation
Schlagregendichtheit1do 1050 Pa
Luftdurchlässigkeit der Verbindungsfuge2<0,1 m3 (m h daPa2/3)
Beständigkeit gegen Windlast3Trieda 5 (EN 12210)
Kurzfristige maximale Beständigkeit gegen Windlast4±3000 Pa

geprüft nach EN1027
geprüft nach EN12114; max. druck 1000 Pa
geprüft nach EN12211
geprüft nach EN12211

Weitere Informationen zur Montage und Systemkomponenten finden Sie in der PDF-Datei.

Predsadená montáž okien Predsadená montáž okien12.08.2014 - 1.3 MB
