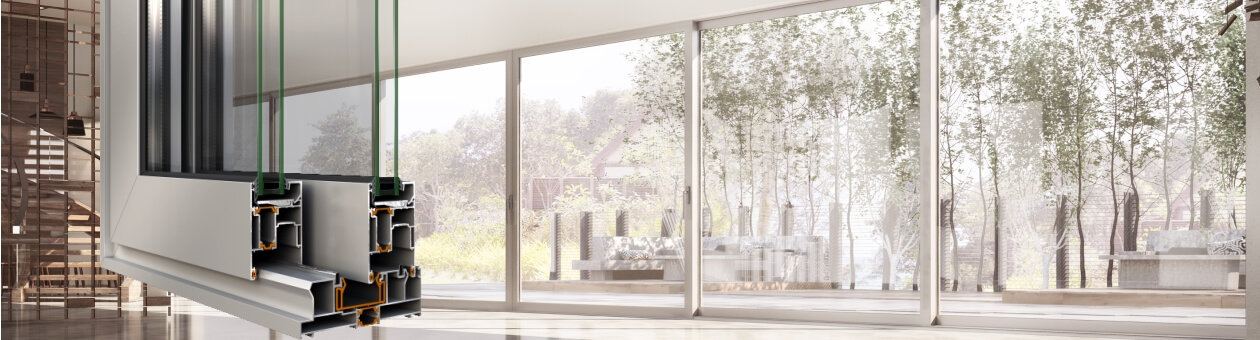

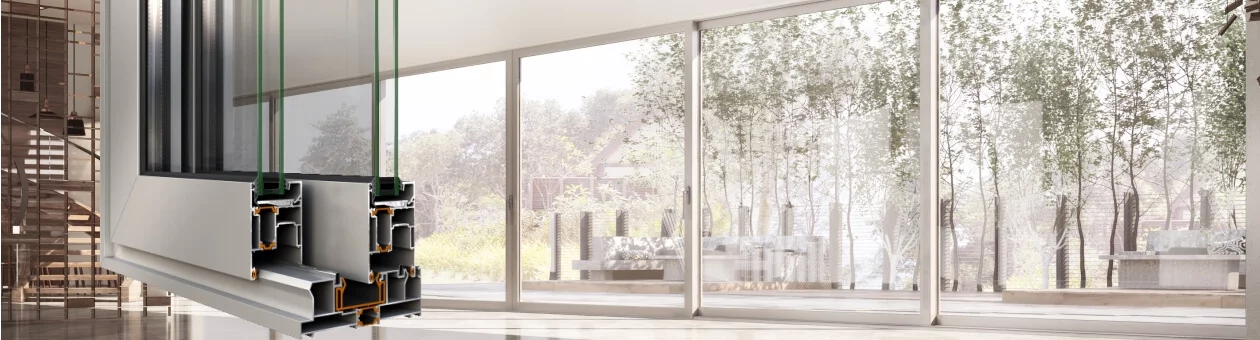

HST portal S560 SMARTIA

SMARTIA S560 ist ein robustes isoliertes Liſt & Sliding Schiebesystem, das hohe Wärmeabgabe, Flexibilität bietet und ideal für große Öffnungen ist.

  • System mit einer unterbrochenen Wärmebrücke, die für die Herstellung von Schiebe- und Hebeschiebekonstruktionen ausgelegt ist und die Herstellung von über dem Standard liegenden großen Elementen ermöglicht
  • Variabilität der Konstruktionslösung mit einer Kombination aus verschiebbaren und festen Teilen ermöglicht das Schließen und Verkleiden von großen Räumen
  • Es ist möglich, verschiedene Schiebeelemente zu kombinieren - einen Glasflügel und einen Insektenschutz
  • Möglichkeit der einfachen Verglasung mit Doppelverglasung, Dreifachverglasung bis 46 mm oder Gewicht bis 250 kg pro Flügel
  • Die Hebe-Schiebe-Öffnung ermöglicht die Abdichtung der Konstruktion mittels EPDM-Dichtungen, wodurch die Wärmedämmeigenschaften erhöht werden
  • Der verwendete Hebe-Schiebemechanismus gewährleistet ein einfaches und reibungsloses Gleiten des Flügels entlang der Rahmenschiene
  • Der Mechanismus ermöglicht das Öffnen des Flügels in mehreren Positionen
  • Einzigartige Lösung von Eckkonstruktionen (90 Grad), ohne dass ein Rahmen in der Ecke erforderlich ist, in dem sich zwei Flügel in der geschlossenen Position treffen. In der offenen Position bleibt ein ausschließlich freies Loch in der Konstruktion
  • 20 mm Wärmebrücke ist aus verstärktem Polyamid hergestellt, und mit Glasfaser verstärkt
  • System ermöglicht alle Arten der Oberflächenbehandlung - RAL, anodische Oxidation (ELOX), INOX, Spritzholzdekor, Laminierung

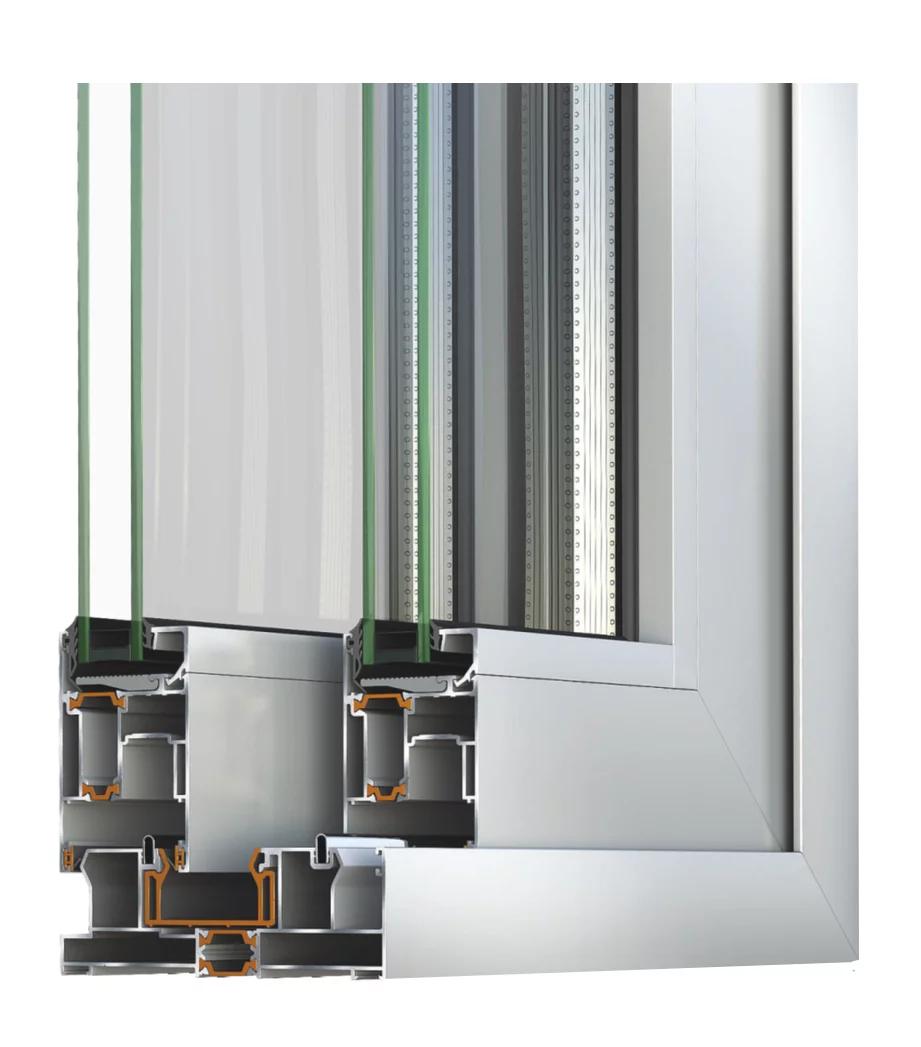

HST portál S560 SMARTIA
HST portál S560 SMARTIA


Technische Parameter:

Bautiefe des Basis-Doppelschienenrahmens 136mm

Höhe des Basis-Doppelschienenrahmens 45mm

Äußere sichtbare Breite der Konstruktion mit einem Grundrahmen von 122,5 mm

Bautiefe des Drei-Schienen-Rahmens 218 m

Flügelbautiefe 62,5 mm

Maximalgewicht des Flügels 250 kg

Maximale Glasbreite und Füllungbreite 46 mm

Breite der Polyamid-Wärmebrücke 20 mm

Wärmedämmeigenschaften EN ISO 10077-2 bis zu Uf = 2,3 W

ALUMIL SK LAGER :

  • Lieferung 4 bis 6 Wochen
  • Alle RAL-Oberflächenbehandlungen, anodische Oxidationen, Spritzholzdekore, Laminierungen
  • In der Zukunft werden die am häufigsten verwendeten Oberflächenbehandlungen schrittweise mit der Möglichkeit der direkten Abnahme gelagert
