Für Innentüren

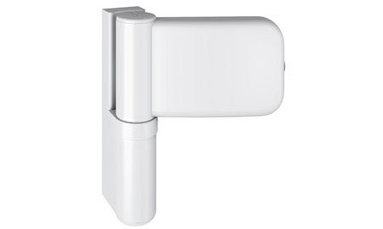

Scharniere mit Flansch für Innentüren



Scharniere mit Flansch für Innentüren Simonswerk SIKU 3D werden je nach Umfang des Versatzes in folgende Typen unterteilt:

  • SIKU 3D K4040 - Umfang des Versatzes: 15-19 mm
  • SIKU 3D K4140 - Umfang des Versatzes: 18-22 mm
  • SIKU 3D K4240 - Umfang des Versatzes: 21-25 mm
  • SIKU 3D K4340 - Umfang des Versatzes: 24-28 mm



 Technische Angaben:

  • Tragfähigkeit: 80 kg für 2 Scharniere
  • Scharnierlänge: 100 mm
  • Scharnierdurchmesser: 21 mm



 Einstellung:

  • Höhe: 5 mm/-1 mm
  • Seite: /-5mm
  • Anpressdruck /-2 mm
  • Sicherung des Bolzens für die nach außen öffnenbare Türe
  • einfache Montage
  • Lager mit wartungsfreier Technologie

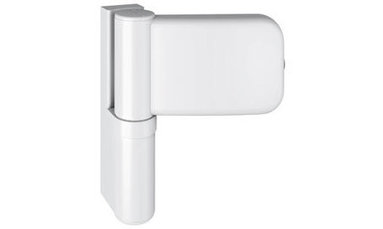

Scharniere ohne Flansch für Innentüren



Scharniere ohne Flansch für Innentüren Simonswerk SIKU 3D werden je nach Umfang des Versatzes in folgende Typen unterteilt:

  • SIKU 3D K4045 - Umfang des Versatzes: 15-19 mm
  • SIKU 3D K4145 - Umfang des Versatzes: 18-22 mm
  • SIKU 3D K4245 - Umfang des Versatzes: 21-25 mm
  • SIKU 3D K4345 - Umfang des Versatzes: 24-28 mm



 Technische Angaben:

  • Tragfähigkeit: 80 kg für 2 Scharniere
  • Scharnierlänge: 100 mm
  • Scharnierdurchmesser: 21 mm



Einstellung:

  • Höhe: 5 mm/-1 mm
  • Seite: /-5mm
  • Anpressdruck /-2 mm
  • Sicherung des Bolzens für die nach außen öffnenbare Türe
  • einfache Montage
  • Lager mit wartungsfreier Technologie
