Holz-Aluminium-Fenster Quadrant

Holz-Aluminium-Fenster DREVITAL quadrant  zeichnen sich durch gerade Linien und eine rechteckige Form der Motorhaube aus.  Diese Art von Fenstern eignet sich besonders für moderne Architektur. Kann für Fenster, Türen, Fassadenelemente und Wintergärten verwendet werden.

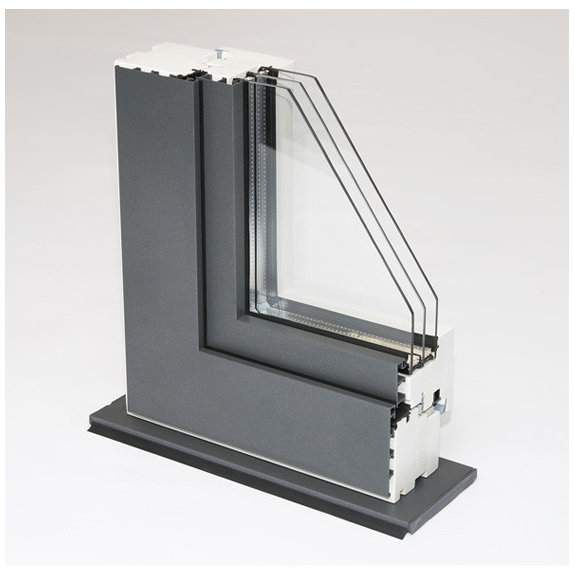

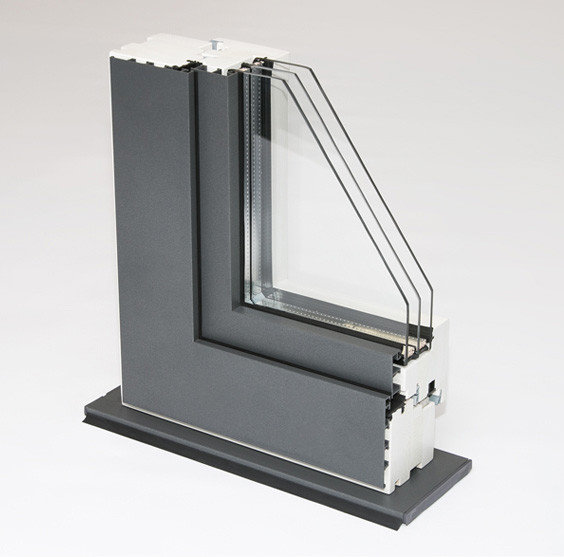

Das Fenster ist mit einer isolierenden Dreifachverglasung mit einer Gesamtdicke von 48 mm Ug=0.5 ausgestattet.

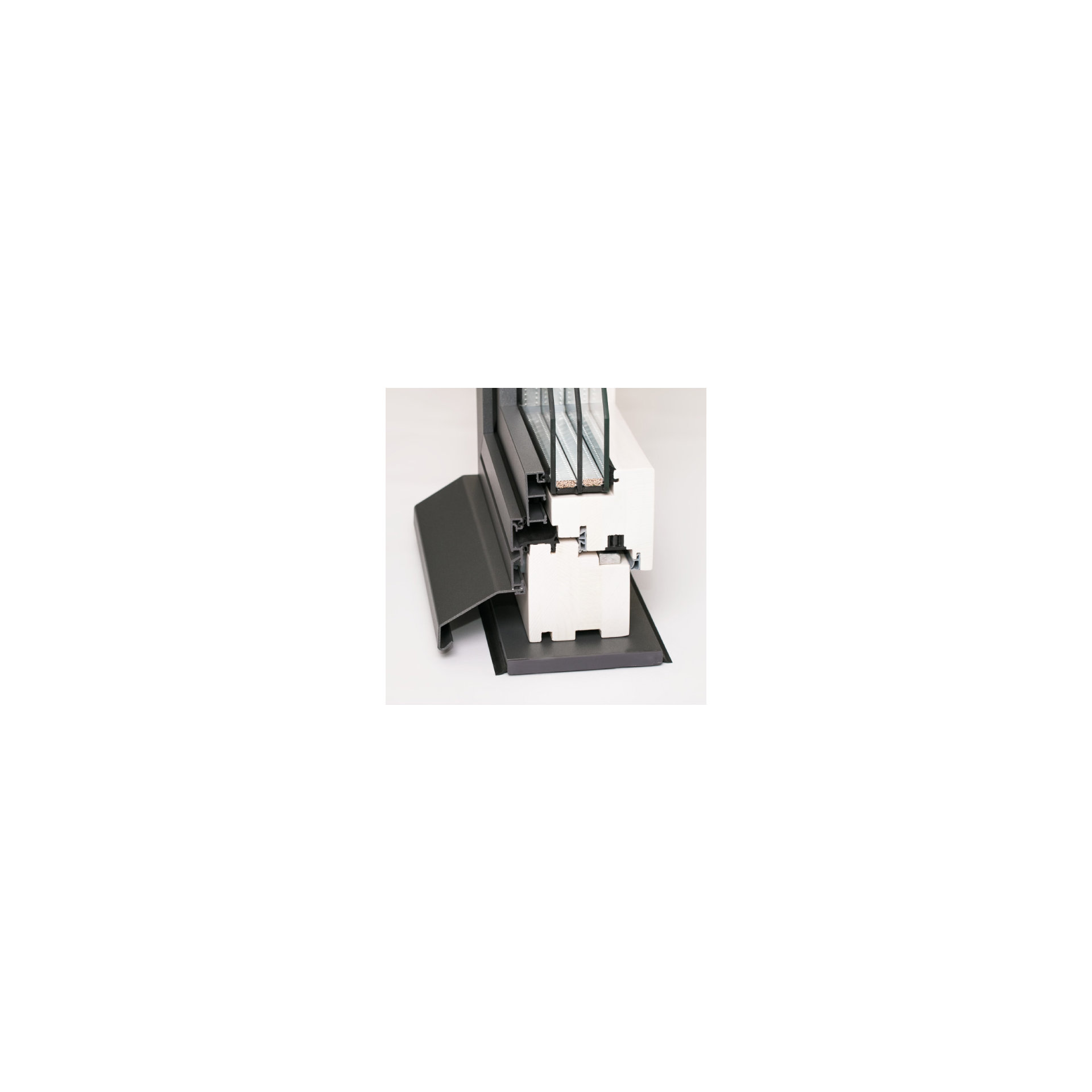

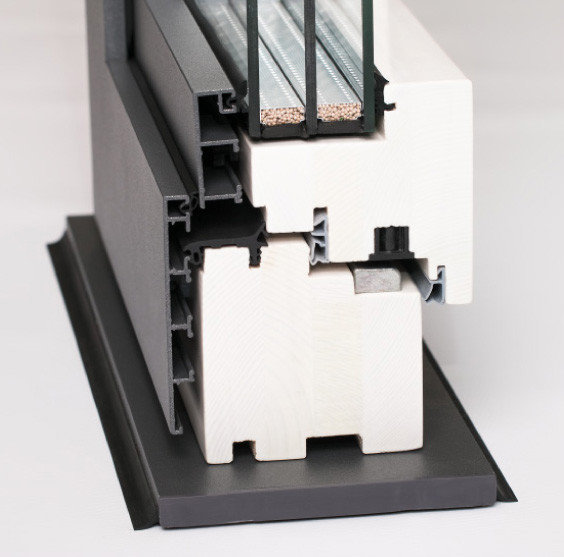

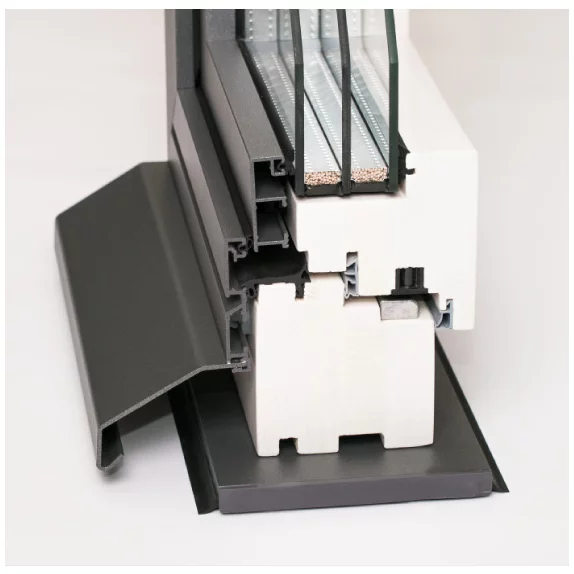

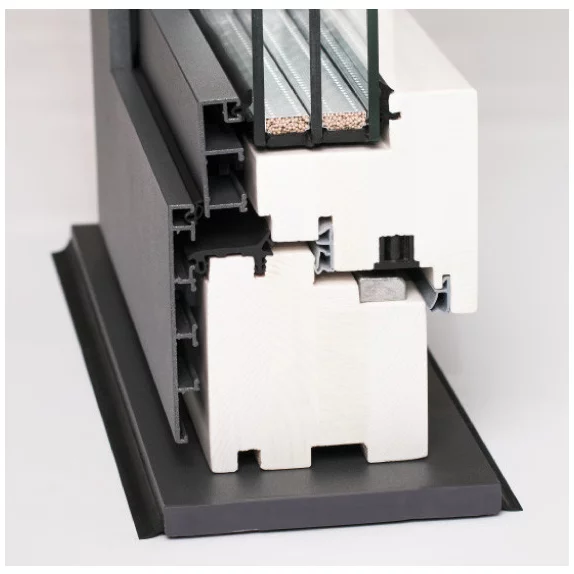

Das System Gemini Quadrat ist typisch durch scharfe Profilkanten. Flache Flügel sind vom Rahmen versetzt, was zwei unterschiedliche Oberflächen bildet. Es unterscheidet sich von anderen Systemen durch sein minimalistisches Design. Sie eignen sich daher für moderne Gebäuden überall dort, wo Beton, Stahl oder Aluminium und Glas verwendet werden. Individualität wird dadurch unterstrichen, dass die Profile des Quadrat-Systems keine abgeschrägte Kante haben und die Oberflächen der Profile einen rechten Winkel bilden.



Wärmeübergangskoeffizient Uw für Referenzfenster Größe 1,23 x 1,48 [m]

Gestaltung4-18-4-18-4
Ug (Glaswärmeübergangskoeffizient)0,5 W/m2.K
Uw (Fensterwärmeübergangskoeffizient)0,731 W/m2.K

Parameter des Holz-Aluminium-Systems:

  • Eckschweiß
    verbindung

Eckverbindung
gepresst



Bautiefe des
Holzprofils 68-92 mm



  • Verglasungsdicke
    24-64 mm
  •

Biegen von
Rahmenprofilen
